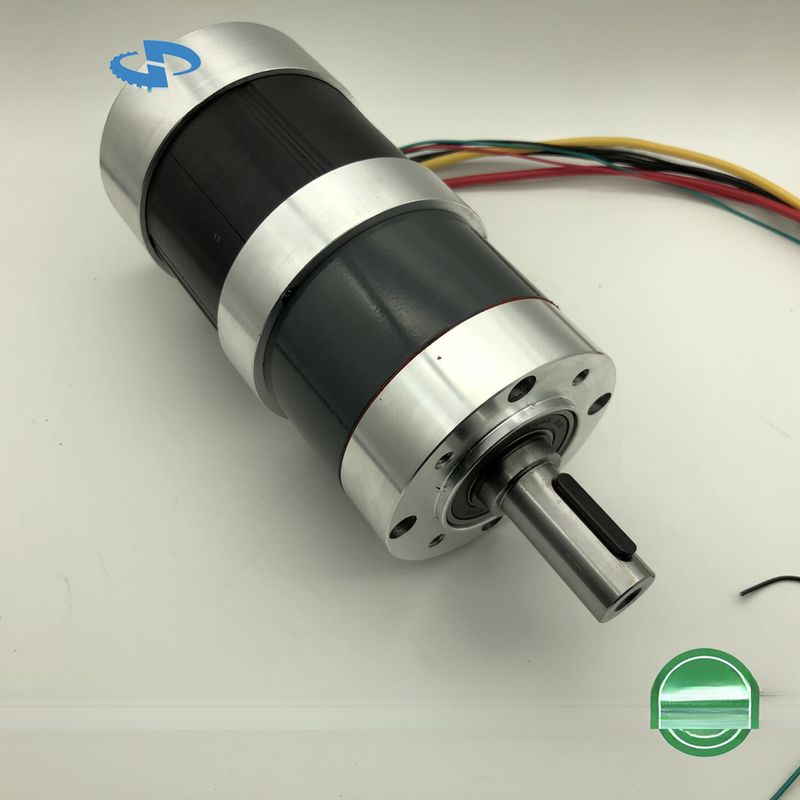

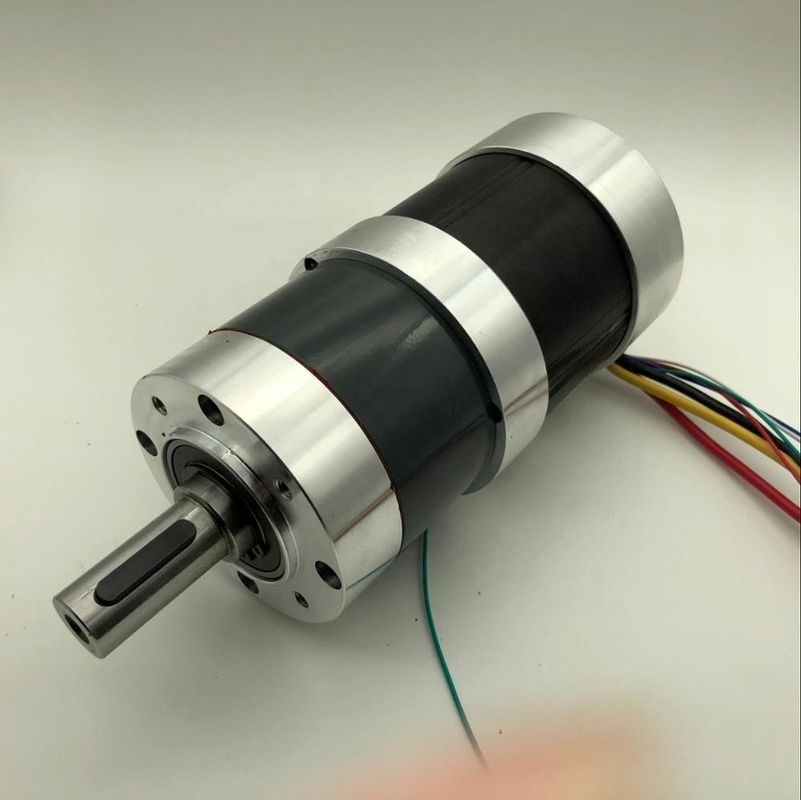

86mm 82PN.86BL Geared Brushless Dc Motor Large Torque Big Power 120Nm BLDC Gear Motor 24 volt 48 volt

86mm 82PN.86BL Μηχανή DC χωρίς βούρτσα Μεγάλη ροπή Μεγάλη ισχύς 120Nm BLDC Μηχανή 24 Volt 48 Volt

  • Επισημαίνω

    Μηχανή χωρίς βούρτσα με γρανάζια 86 mm

    ,

    Μηχανή ταχυτήτων 120Nm bldc 48v

    ,

    82PN.86BL κινητήρας 48v

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • ρεύμα / φάση
    Προσαρμοσμένο για διαφορετική ισχύ
  • Ταχύτητα (RPM)
    Προσαρμοσμένο
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    Αυτοκίνητο, ηλεκτρικό ποδήλατο, ανεμιστήρα, οικιακή συσκευή, μηχανή
  • Τύπος
    Σερβοκινητήρας
  • Στροφή
    Προσαρμοσμένο
  • Κατασκευή
    Σειρά τραύματος
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    Οργανωτής κατασκευής
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    Για διαπραγμάτευση
  • Χρόνος παράδοσης
    Για διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

86mm 82PN.86BL Μηχανή DC χωρίς βούρτσα Μεγάλη ροπή Μεγάλη ισχύς 120Nm BLDC Μηχανή 24 Volt 48 Volt

86mm Μεγάλη ισχύς Brushless Dc Gear Motor έως 120Nm, ελικοειδείς γρανάζες μεγάλη ροπή χαμηλό θόρυβο



82PN.86BL Μηχανοκίνητος κινητήρα πλανητικών τροχών χωρίς βούρτσα

86RBL Τεχνική προδιαγραφή

Σχήμα

86RBL01A /

86BLS01Α

86RBL02A / 86BLS02A 86RBL03A / 86BLS03A
Αριθμός φάσης 3
Αριθμός στύλου 8
Τετάρτη V 48v (επιλογή για 12v 24v έως 230vdc)
Καμία ταχύτητα φόρτωσης στροφές 3600 3600 3600
Ονομαστική ροπή Νμ 1.0 1.8 2.5
Καθορισμένη ταχύτητα στροφές 3000 3000 3000
Κατηγοριοποιημένο ρεύμα Α 8.6 14.8 20
Κατηγορία ισχύος W 314 565 785
Βάρος Κίλο 2.2 3.2 4.2
Διάρκεια χμ 80 105 130































Προδιαγραφές πλανητικών κιβωτίων ταχυτήτων

Σχήμα κιβωτίου ταχυτήτων:82PN (Ελικοειδές εξοπλισμό)

Ποσοστό μείωσης Ονομαστική ανοχή ροπής Μέγιστη στιγμιαία ανοχή ροπής Αποτελεσματικότητα L ((mm)
1/3.65 1/5.36 1/6.55 1/8.63 20 Ν.μ. 40 Ν.μ. 90% 58.3±0.5
1/13.5 1/18.9 1/24.6 1/28 1/33.9 1/44.7 1/67 60 Ν.μ. 120 N.m. 81% 80.5±0.5
1/81.1 1/91.3 1/102.9 1/119 1/127.7 1/145.4 1/165.6 1/191.6 1/231.6 1/301.7 1/393 120N.m 240 N.m. 73% 103.2±0.5



Σχεδίαση



86mm High Power Brushless Dc Gear Motor upto 120Nm, helical gears big torque low noise

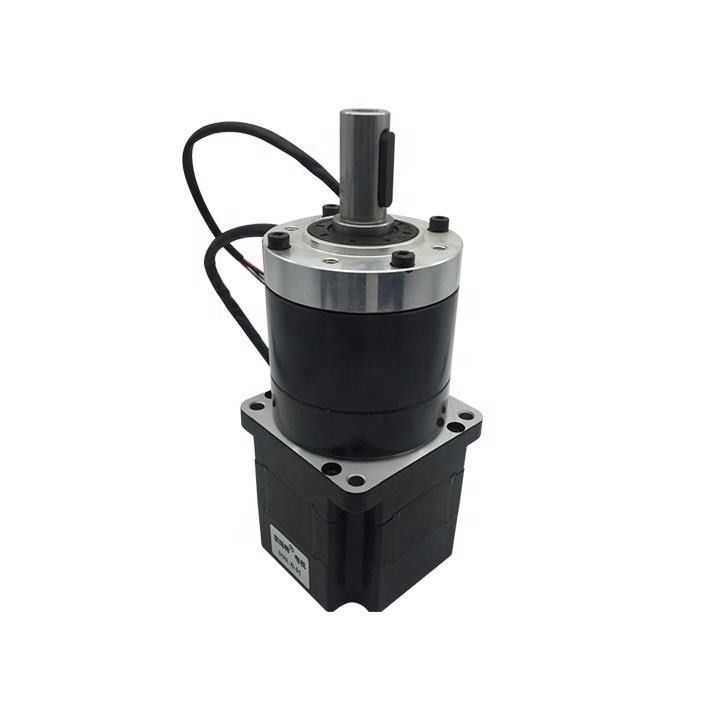

86BLS Τετραγώνια φλάντσα



86mm High Power Brushless Dc Gear Motor upto 120Nm, helical gears big torque low noise

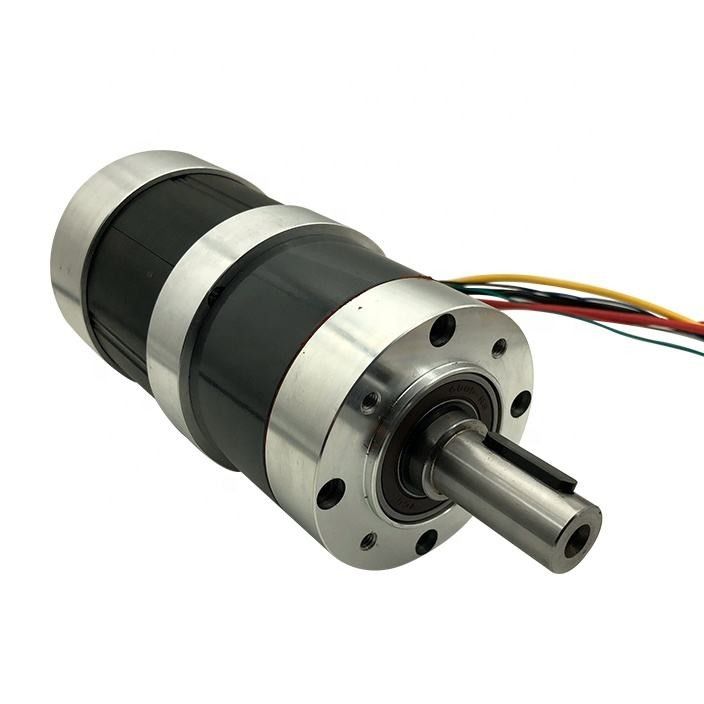

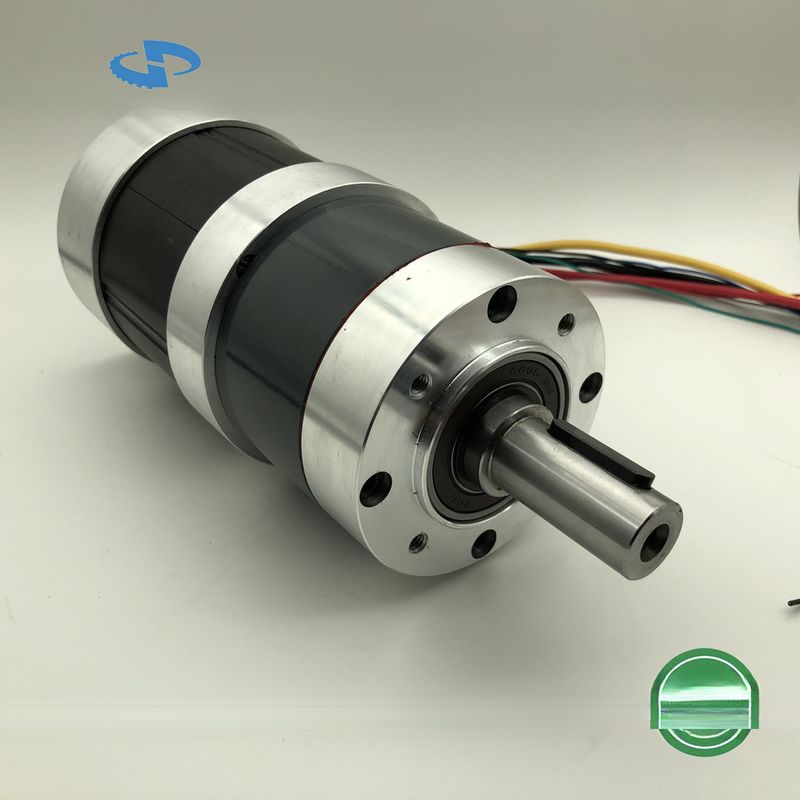

86RBL Στρογγυλή φλέβα

86mm High Power Brushless Dc Gear Motor upto 120Nm, helical gears big torque low noise
