NMRV050.86BLS Series Brushless Dc Worm Gear Motor

Μηχανή μετατροπής σκουληκιού χωρίς βούρτσα Dc σειράς NMRV050.86BLS

Προϊόντα - Αβούρτσιστη μηχανή εργαλείων ΣΥΝΕΧΩΝ σκουληκιών
  • Επισημαίνω

    86BL Μηχανοκίνητος κινητήρα DC χωρίς βούρτσα

    ,

    κινητήρας μετατροπής με υψηλή ροπή με μετατροπέα NMRV050

    ,

    86BL κινητήρας μετατροπής σκουληκιού υψηλής ροπής

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • ρεύμα / φάση
    1.68Α
  • Ταχύτητα (RPM)
    Προσαρμοσμένο
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    Αυτοκίνητο, ηλεκτρικό ποδήλατο, ανεμιστήρα, οικιακή συσκευή, μηχανή
  • Τύπος
    Σερβοκινητήρας
  • Στροφή
    Προσαρμοσμένο
  • Κατασκευή
    Μόνιμος μαγνήτης
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    Για διαπραγμάτευση
  • Χρόνος παράδοσης
    Για διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

Μηχανή μετατροπής σκουληκιού χωρίς βούρτσα Dc σειράς NMRV050.86BLS

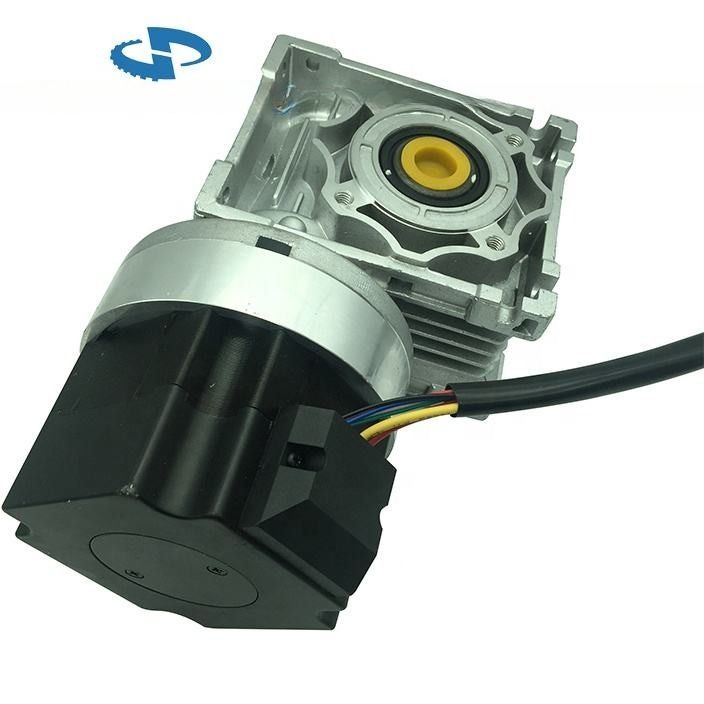

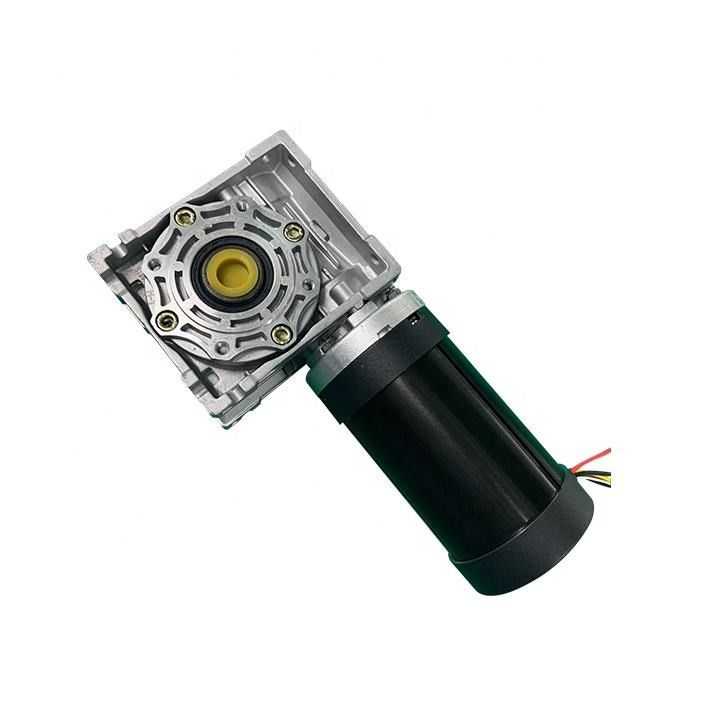

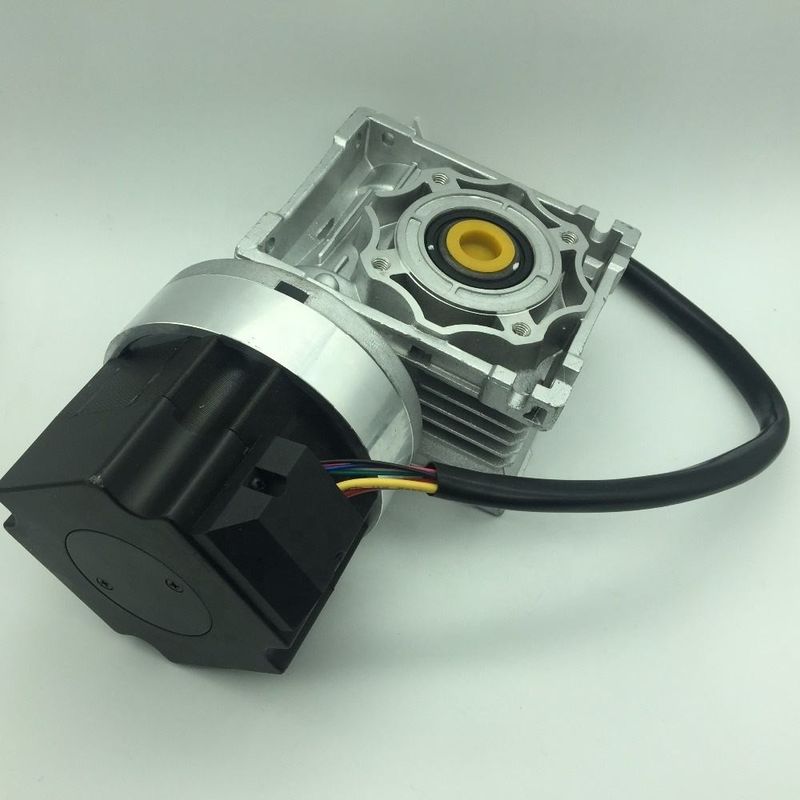

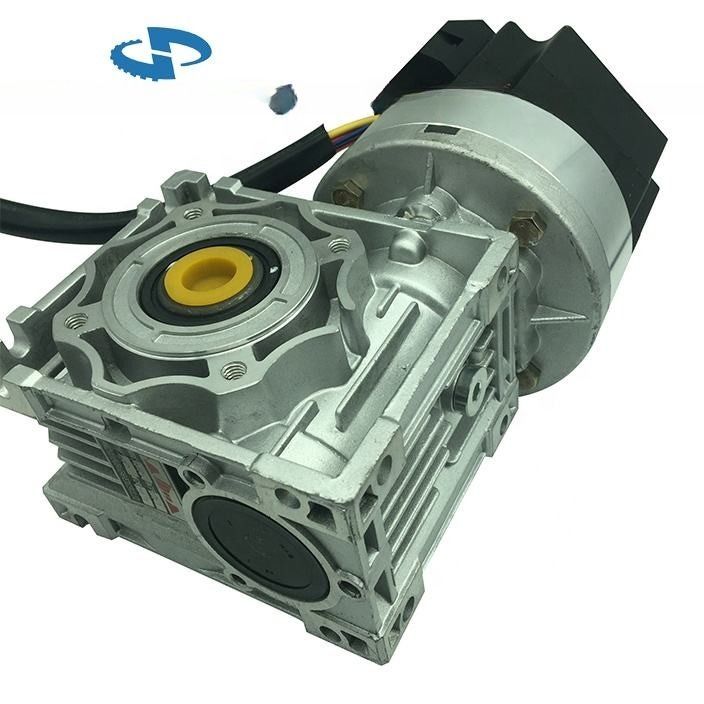

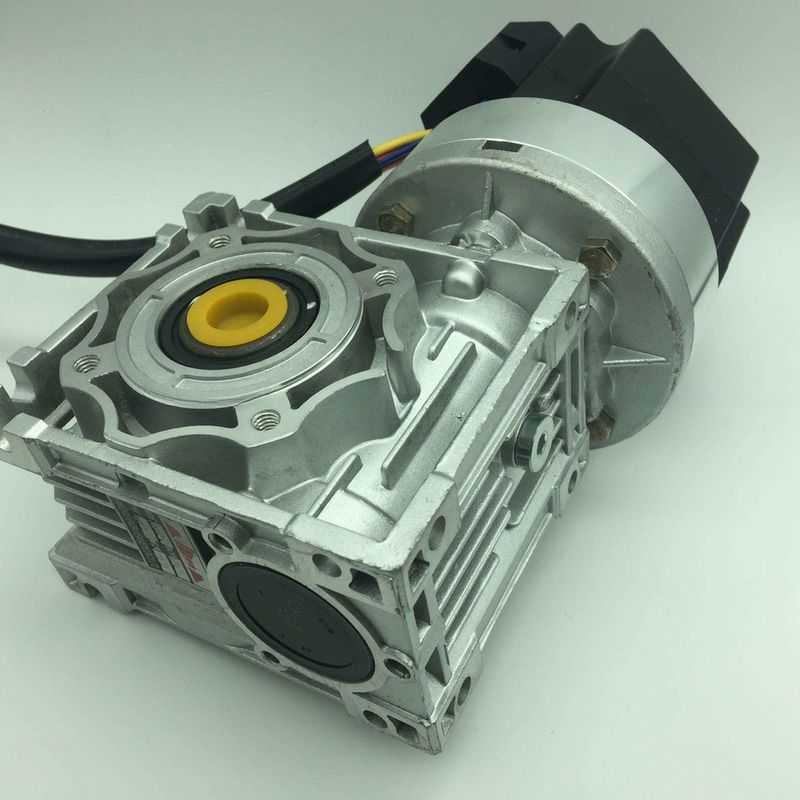

  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
Λάβετε τιμή Επικοινωνήστε

NMRV050.86BLSΣειρά Μηχανοκίνητο μηχάνημα Dc χωρίς βούρτσα



Γενική προδιαγραφή

Άρθρο Προδιαγραφές
Τύπος περιστροφής Αστέρι
Γωνία της επίδρασης Hall 120° (°)Εηλεκτρική γωνία)
Ο άξονας εξαντλείται. 0.025mm
Ραδιακό παιχνίδι 0.06mm@450g
Τελικό παιχνίδι 0.08 mm@450 g
Μέγιστη ακτινοβολία 220N@10mm από το φλάντζο
Μέγιστη αξιωτική δύναμη 60N
Τάξη μόνωσης Τάξη Β
Δυνατότητα διηλεκτρικής 500VDC για ένα λεπτό
Αντίσταση μόνωσης 100MΩMin.500VDC



Τεχνική προδιαγραφή

Σχήμα 86BLS-70 86BLS-80 86BLS-90 86BLS-105 86BLS-130 86BLS-135
Αριθμός φάσης 3
Αριθμός στύλου 8
Τετάρτη V 48v (επιλογή για 12v 24v έως 320vdc)
Καμία ταχύτητα φόρτωσης στροφές 3500 3500 3500 3500 3500 3500
Δομική ροπή Νμ 0.7 1.0 1.3 1.8 2.5 3.0
Καθορισμένη ταχύτητα στροφές 3000 3000 3000 3000 3000 3000
Κατηγοριοποιημένο ρεύμα Α 6 8.6 11 15 21 25
Κατηγορία ισχύος W 220 314 408 565 785 942
Βάρος Κίλο 1.7 2.1 2.5 3.1 4.1 4.3
Διάρκεια χμ 70 80 90 105 130 135





ΔΕΔΜ050.86BLS-70 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 2.8 4 5.2 7.5 9.8 11.3 12.6 15.4 17.5 18.9 22.4 24.5



ΔΕΔΜ050.86BLS-80 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 4 5.8 7.5 10.8 14 16.2 18 22 25 27 32 35



ΔΕΔΜ050.86BLS-90 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 5.2 7.6 9.7 14 18.2 21.1 23.4 28.6 32.5 35.1 41.6 45.5



ΔΕΔΜ050.86BLS-105 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 7.2 10.5 13.5 19.4 25.2 29.2 32.4 39.6 45 48.6 57.6 63



ΔΕΔΜ050.86BLS-130 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 10 14.6 18.7 27 35 40.6 45 55 62.5 67.5 80 87.5



ΔΕΔΜ050.86BLS-135 Προδιαγραφές κινητήρα τροχιάς σκουλήκι:

Ποσοστό μείωσης   5 7.5 10 15 20 25 30 40 50 60 80 100
Απόδοση μετάδοσης   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 700 466 350 233 175 140 116 87 70 58 43 35
Καθορισμένη ταχύτητα Επ / λεπτό 600 400 300 200 150 120 100 75 60 50 37 30
Δομική ροπή Ε.μ. 12 17.5 22.5 32.4 42 48.7 54 66 75 81 96 105





Τεχνουργήματα κινητήραΜέγεθος



Μηχανή μετατροπής σκουληκιού χωρίς βούρτσα Dc σειράς NMRV050.86BLS 0





Δοκιμαστική μονάδα













86BL High Power Brushless DC Worm Gear Motor, with NMRV050 Gearbox
