60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

60JXE450K.76ZYT Μεγάλη ροπή Pmdc Brush Dc Motor Πλανητικός κινητήρας 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

Προϊόντα - Δοκιμαστής πλανητικών τροχών συνεχούς ρεύματος με βούρτσα
  • Επισημαίνω

    60JXE450K.63ZYT Πλανητικοί κινητήρες τροφοδοσίας

    ,

    60JXE450K.63ZYT pmdc βουρτσισμένος κινητήρας

    ,

    Πλανητικοί κινητήρες 12v 45Nm

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • Ταχύτητα (RPM)
    5 στροφές ανά λεπτό ~ 1000 στροφές ανά λεπτό
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    ΠΑΡΑΜΑΤΙΚΟ, Αυτοκίνητο, ΦΑΝ, Οικιακή συσκευή, μηχανή
  • Τύπος
    ΤΡΑΜΠΟΣ ΤΗΣ ΤΡΑΜΠΟΣ
  • Στροφή
    1N.m~45N.m.
  • Κατασκευή
    Μόνιμος μαγνήτης
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Αποτελεσματικότητα
    ΔΕ 1
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    60JXE450K.76ZYT
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    Για διαπραγμάτευση
  • Χρόνος παράδοσης
    Για διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

60JXE450K.76ZYT Μεγάλη ροπή Pmdc Brush Dc Motor Πλανητικός κινητήρας 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
Λάβετε τιμή Επικοινωνήστε

Βούρτσαε εΚύκλος κινητήρα πλανητικής ταχύτητας 60JXE45- Εντάξει. - Εντάξει.76Σειρά ZYT



ΜηχανήΓενικάΠροδιαγραφές:

Υποκείμενο: Υψηλής ποιότητας σφαιρικό υποκείμενο

Μαγνήτης: Μαγνήτης σκληρού φεριτίου, 2-πόλων

Τάξη προστασίας: IP54

Τάξη μόνωσης: τάξη F / θερμοκρασία εργασίας: -40°C~+140°C

Πιστοποιητικά: CE και ROHS



76ZYTΚεντρικός κινητήραςΤεχνική προδιαγραφή:

Σχήμα Μονάδα 76ZYT01A 76ZYT02Α 76ZYT03Α 76ZYT04Α 76ZYT05Α 76ZYT06Α
Διορισμένη τάση ΔΕΔ 24v (επιλογή για 12v έως 220vdc)
Καμία ταχύτητα φόρτωσης Επ / λεπτό 3900 3800 3800

3800

3800



 3800 3800
Δομική ροπή Ε.μ. 0.31 0.50 0.70

0.8

0.80



 0.90 1.0
Καθορισμένη ταχύτητα Επ / λεπτό 3300 3200 3200 3200 3200 3200
ΑξιολογημένηΤρέχων Α 6.0 9.0 12.5 15.0 16.5 18.0
Δύναμη εξόδου W 107 167 217 268 301 335
Βάρος Κίλο 1.5 2.0 2.5 2.85 3.0 3.15
Μέγεθος κινητήρα Μμμ. 98 118 138 150 160 171



60JXE45- Εντάξει. Προδιαγραφές πλανητικής γραμμής ταχυτήτων:

ΔαχτυλίδιΜατμοσφαιρική Χάλυβα
ΣχήμαΟεξόρυξη Στρογγυλοφόρα
Μαξ. ακτινοβολίαΑοδός (10 mm απόFγ) ≤ 400N
Μαξ. Μαξ.SχάρτηΑχιλιόμετραΑοδός ≤ 120N
ΡαδιακόΠτοποθέτησηSΕβδομάδα (NΑκοή σεFγ) ≤ 0,08 mm
ΑξιακόΠτοποθέτησηSχάρτη ≤ 0,4 mm
ΑντιδράσειςNο-φόρτωση) ≤2.5°
ΜαξΣχήμαt ΠΥπεύθυνοςF- Ναι.FΟρσός ≤ 300N



ΜείωσηRΑττίο Μαξ ονομαστικό ΤΟρκαΕπιτρέπεται ΜαξΜευχάριστοΤΟρκαΕπιτρέπεται Αποτελεσματικότητα L ((mm) Βάρος ((g)
1/3.6 1/4.25 1/5.33 4 Ν.μ. 12 Ν.μ. 90% 40.3±0.5 520
1/13 1/15 1/18 1/23 1/28 18 Ν.μ. 50Ε.μ. 81% 530,8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 Ν.μ. 100Ε.μ. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Ν.μ. 110Ε.μ. 66% 800,6±0.5 1100





60JXE45- Εντάξει..76ZYT01A Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1083.3 917.6 731.7 300.0 260.0 216.7 169.6 139.3 90.7 75.0 63.9 54.2 40.6 32.2 25.3 20.9 17.7 15.0 12.7 9.5 7.6 6.0 4.8
Δομική ροπή Νμ 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 916.7 776.5 619.1 253.8 220.0 183.3 143.5 117.9 76.7 63.5 54.1 45.8 34.4 27.3 21.4 17.6 15.0 12.7 10.7 8.1 6.4 5.1 4.1



60JXE45- Εντάξει..76ZYT02Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Δομική ροπή Νμ 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Εντάξει..76ZYT03Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Δομική ροπή Νμ 2.3 2.7 3.4 7.4 8.5 10.2 13.0 15.9 22.0 26.6 31.2 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Εντάξει..76ZYT04Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Δομική ροπή Νμ 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Εντάξει..76ZYT05Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Δομική ροπή Νμ 2.9 3.4 4.0 9.5 10.9 13.1 16.8 18.0 28.3 34.2 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Εντάξει..76ZYT06Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Δομική ροπή Νμ 3.2 3.8 4.0 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0









Τεχνουργήματα κινητήραΣχέδιο:



60JXE450K.76ZYT Μεγάλη ροπή Pmdc Brush Dc Motor Πλανητικός κινητήρας 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm 0

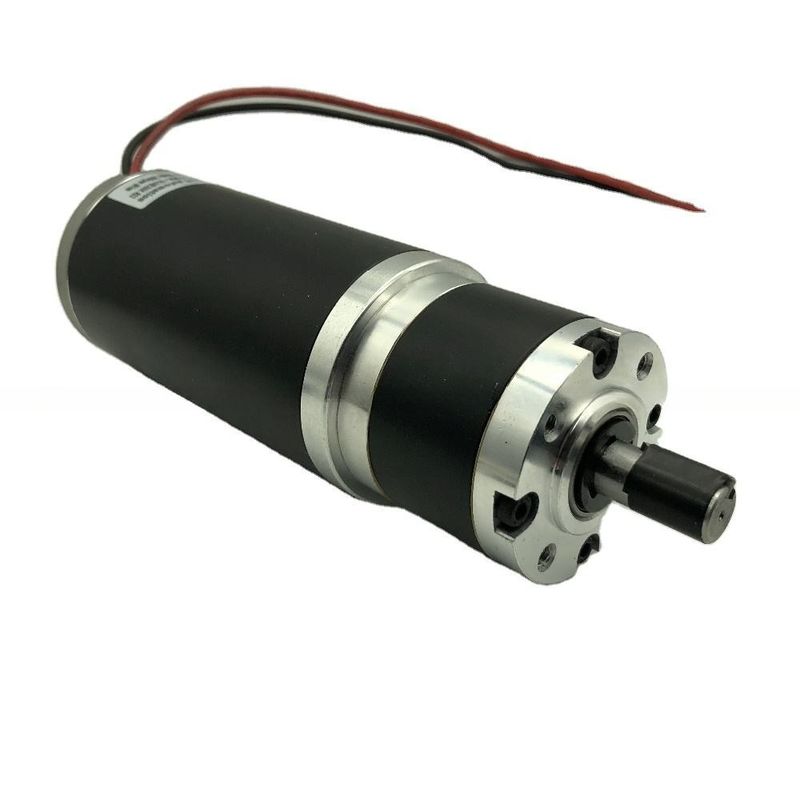

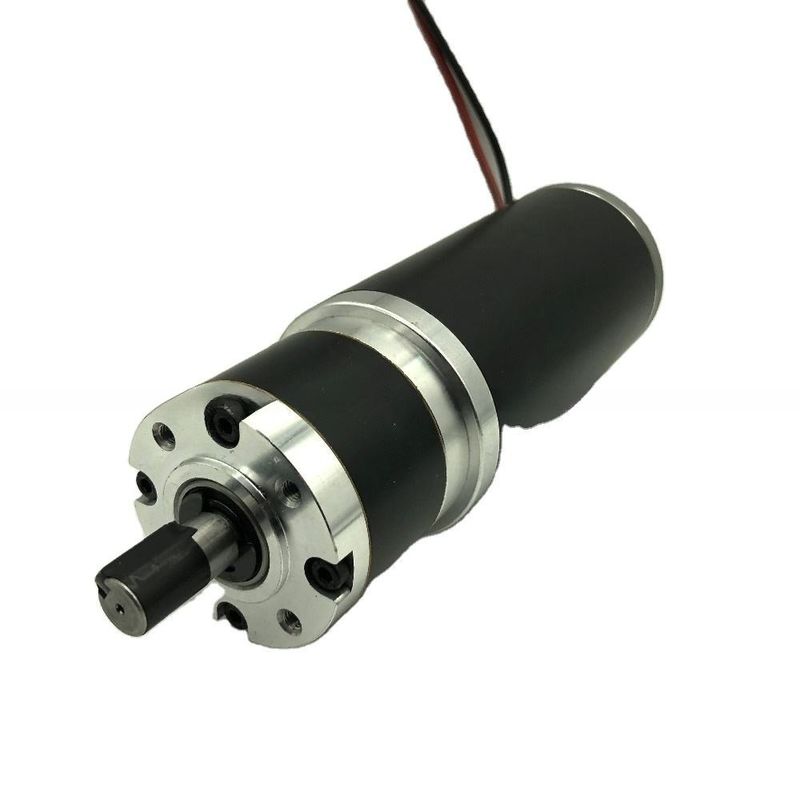

Φωτογραφία κινητήρα:

60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

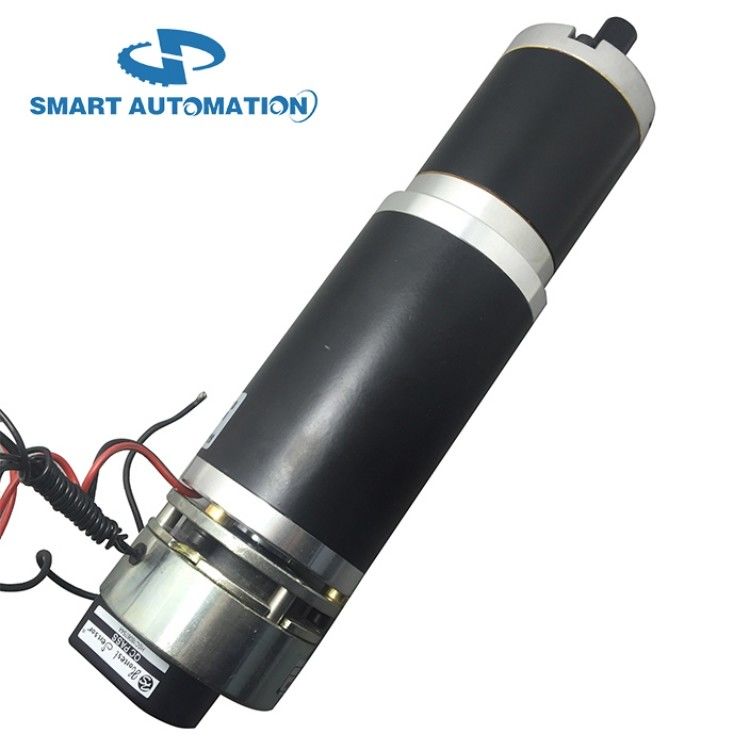

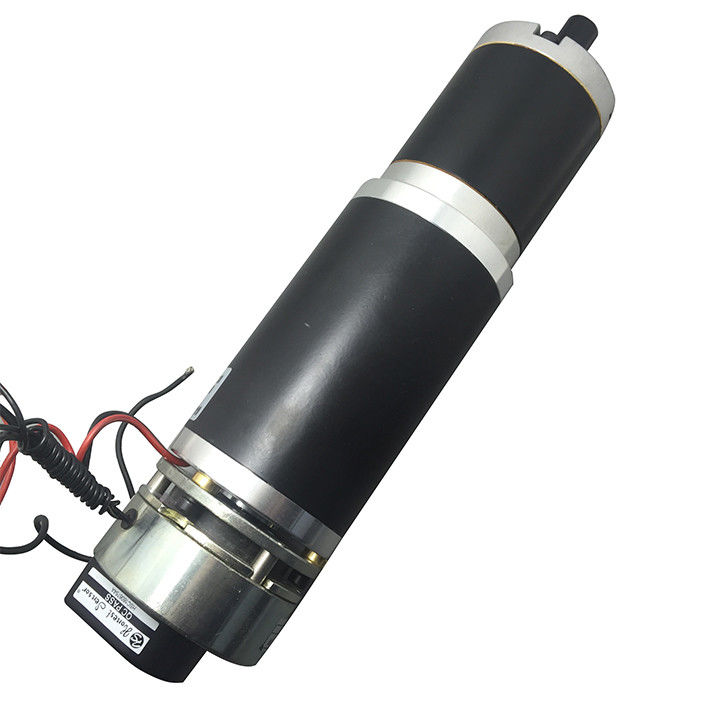

Επιλογή πέδησης



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm









επιλογή για κωδικοποιητή



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm
