63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT Seires υψηλής ροπής DC πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με μειωτή πλανήτη έως 30Nm

Προϊόντα - Δοκιμαστής πλανητικών τροχών συνεχούς ρεύματος με βούρτσα
  • Επισημαίνω

    63mm 24V dc πλανητικός κινητήρας

    ,

    πλανητικός κινητήρας συνεχούς ρεύματος με μειωτή πλανήτη

    ,

    63 mm πλανητικός κινητήρας συνεχούς ρεύματος 45Nm

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • Τρέχων
    Προσαρμοσμένο
  • Ταχύτητα (RPM)
    5 στροφές ανά λεπτό έως 3000 στροφές ανά λεπτό
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ
  • Τύπος
    ΤΡΑΜΠΟΣ ΤΗΣ ΤΡΑΜΠΟΣ
  • Στροφή
    έως 30Nm
  • Κατασκευή
    Μόνιμος μαγνήτης
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Αποτελεσματικότητα
    ΔΕ 1
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    60JXE300K.63ZYT
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    Για διαπραγμάτευση
  • Χρόνος παράδοσης
    Για διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

63mm 60JXE300K.63ZYT Seires υψηλής ροπής DC πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με μειωτή πλανήτη έως 30Nm

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Λάβετε τιμή Επικοινωνήστε

Βούρτσαε εΣυνεχή πλανητικός κινητήρας 60JXE300K.63ZYT σειράς



ΜηχανήΓενικάΠροδιαγραφές:

Υποκείμενο: Υψηλής ποιότητας σφαιρικό υποκείμενο

Μαγνήτης: Μαγνήτης σκληρού φεριτίου, 2-πόλων

Τάξη προστασίας: IP50 (επιλογή για IP54)

Τάξη μόνωσης: τάξη F / θερμοκρασία εργασίας: -40°C~+140°C

Πιστοποιητικά: CE και ROHS



63ZYTΚεντρικός κινητήραςΤεχνική προδιαγραφή:

Σχήμα Μονάδα 63ZYT01A 63ZYT01Β 63ZYT02Α 63ZYT03A 63ZYT03Β 63ZYT04Α
Διορισμένη τάση ΔΕΔ 24v (επιλογή για 12v έως 220vdc)
Καμία ταχύτητα φόρτωσης Επ / λεπτό 3600 4700 3600 3600 4700 3600
Δομική ροπή Ε.μ. 0.15 0.20 0.31 0.40 0.40 0.50
Καθορισμένη ταχύτητα Επ / λεπτό 3200 4000 3100 3000 4000 3000
ΑξιολογημένηΤρέχων Α 2.8 5.5 5.8 7.0 10.5 9.0
Δύναμη εξόδου W 50 84 100 125 168 157
Βάρος Κίλο 1 1 1.2 1.35 1.35 1.5
Μέγεθος κινητήρα Μμμ. 95 95 110 125 125 140







60JXE300K Προδιαγραφές πλανητικής γραμμής ταχυτήτων:

ΔαχτυλίδιΜατμοσφαιρική Χάλυβα
ΣχήμαΟεξόρυξη Στρογγυλοφόρα
Μαξ. ακτινοβολίαΑοδός (10 mm απόFγ) ≤ 250N
Μαξ. Μαξ.SχάρτηΑχιλιόμετραΑοδός ≤ 100N
ΡαδιακόΠτοποθέτησηSΕβδομάδα (NΑκοή σεFγ) ≤ 0,08 mm
ΑξιακόΠτοποθέτησηSχάρτη ≤ 0,4 mm
ΑντιδράσειςNο-φόρτωση) ≤2,5°
ΜαξΣχήμαt ΠΥπεύθυνοςF- Ναι.FΟρσός ≤ 300N
ΜείωσηRΑττίο Μέγιστο ονομαστικό TΟρκαΕπιτρέπεται ΜαξΜευχάριστοΤΟρκαΕπιτρέπεται Αποτελεσματικότητα L ((mm) Βάρος ((g)
1/3.6 1/4.3 3.0N.m 9.0N.m 90% 370,8±0.5 489
1/13 1/15 1/18 1/23 12.0N.m 36 Ν.μ. 81% 49.5±0.5 681
1/87 1/55 1/65 1/77 1/96 1/121 24.0N.m 72 Ν.μ. 73% 600,8±0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 Ν.μ. 90 N.m. 66% 71.9±0.5 1066









60JXE300K.63ZYT01A Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Δομική ροπή Νμ 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01ΒΠλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Δομική ροπή Νμ 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Δομική ροπή Νμ 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Δομική ροπή Νμ 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03ΒΠλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Δομική ροπή Νμ 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Αποτελεσματικότητα   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Δομική ροπή Νμ 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Καθορισμένη ταχύτητα Επ / λεπτό 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Σχέδιο του κινήτρου:



63mm 60JXE300K.63ZYT Seires υψηλής ροπής DC πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με μειωτή πλανήτη έως 30Nm 0





* Με γραμμική ταχύτητα 45Nm

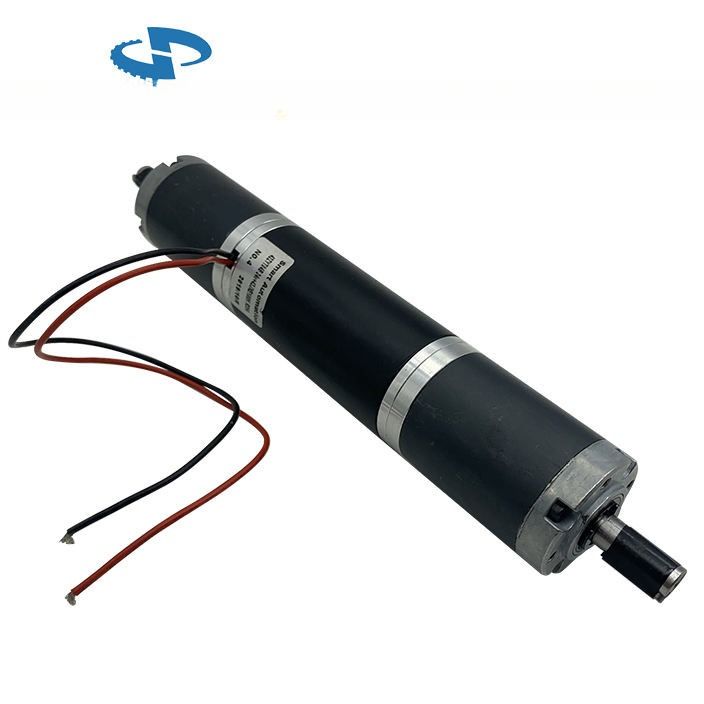

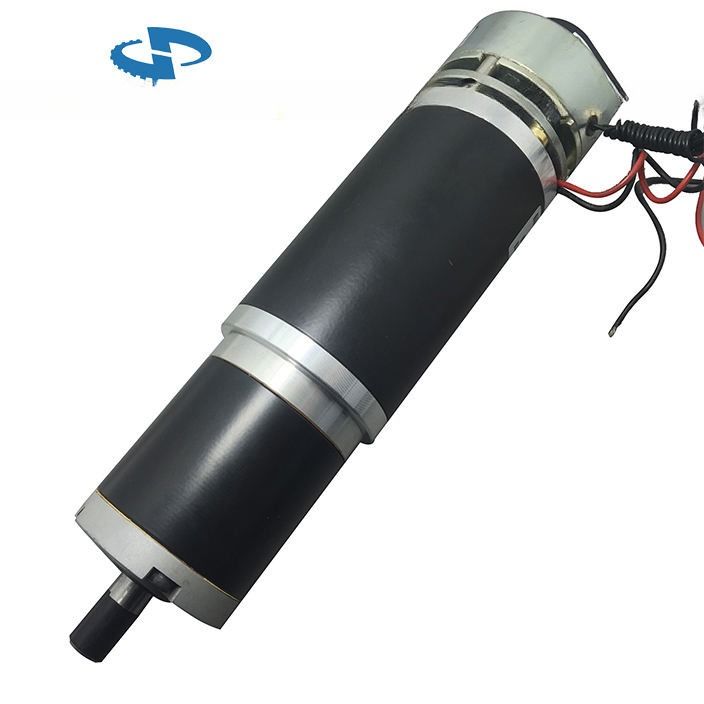

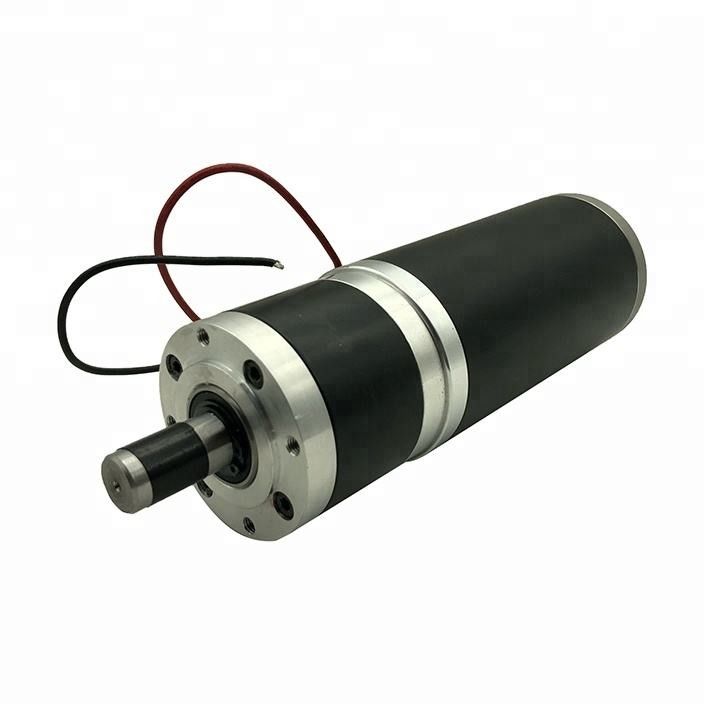

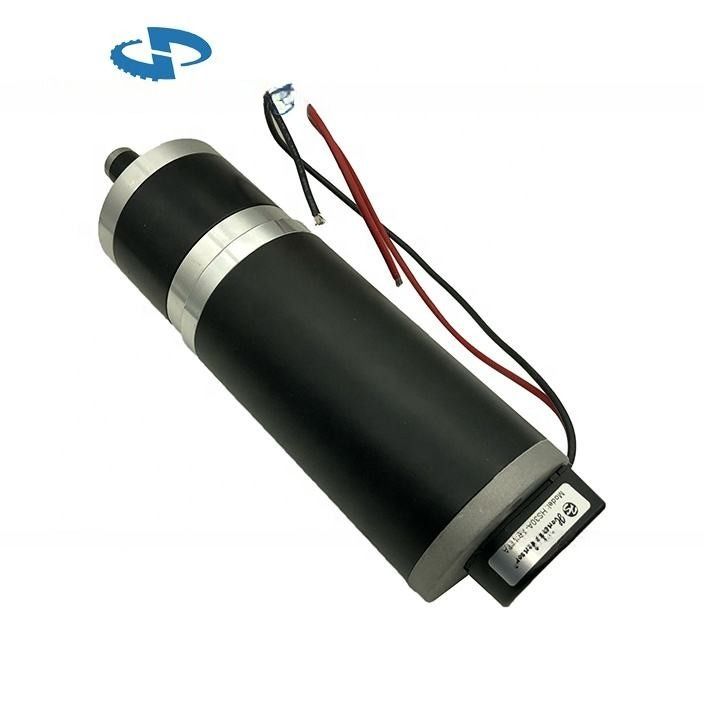

Φωτογραφίες κινητήρα





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

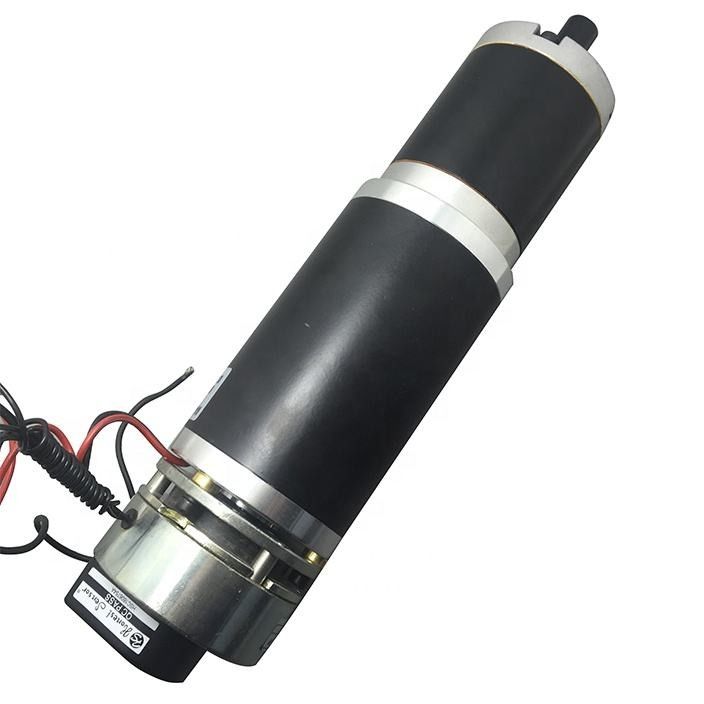

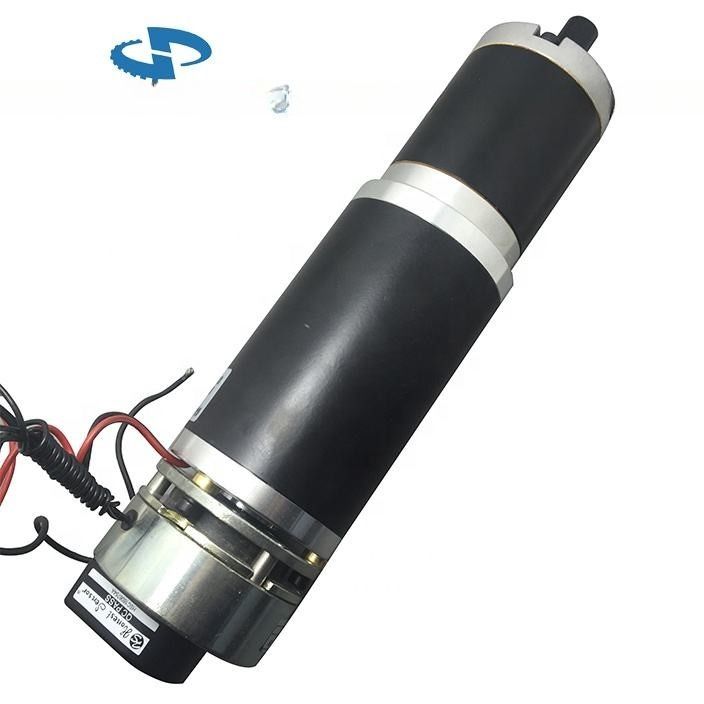

Επιλογές για κωδικοποιητή και φρένο

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























Περισσότερα:





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















κύριες εφαρμογές κινητήρων συνεχούς ρεύματος

Βιομηχανία Περιεχόμενο Βιομηχανία Περιεχόμενο
Ιατρικός εξοπλισμός Χειροκίνητα χειρουργικά όργανα Αεροδιαστημική βιομηχανία Ηλεκτρικός σταθμός ρύθμισης καθίσματος

Χειρουργικό ρομπότ Μηχανές καταγραφής πτήσεων

Μικροεντρητική αντλία· περισταλτική αντλία Αυτόματο πιλότος

Διαλύτης Σύστημα κλιματισμού

Αυτόματο σύστημα δοσολογίας Διαστημικό ρομπότ

Εξοπλισμός ακτινοθεραπείας

Διαγνωστικός εξοπλισμός και όργανα δοκιμών
Ρομπότ Ανθρώπινο ρομπότ Αυτοκινητοβιομηχανία Προσαρμόσιμα αναισθητήρια

Ρομπότ υπηρεσίας Σύστημα μείωσης των εκπομπών

Διδασκαλία Ρομπότ Ηλεκτρονική διεύθυνση



Ηλεκτρονικό ταχομέτρο


Βιομηχανική αυτοματοποίηση Σύστημα ακριβούς θέσης Εξοπλισμός επικοινωνιών Σύστημα κεραίας

Σύστημα χειρισμού Αποτυπωτής / εκτυπωτής / σχεδιαστής

σύστημα μεταφοράς Καταγραφέας

Βιομηχανικοί ρομπότ Επαγγελματική κάμερα
Ηλεκτρονικός / ημιαγωγός εξοπλισμός Ταχεία τροφοδοσία Εργαλεία Μικροσκόπιο

Η συσκευή εντοπισμού θέσης SMT Σύστημα επιπέδου λέιζερ

Λιθογραφία Μηχανή μέτρησης ακρίβειας

Σύστημα επεξεργασίας πλακιδίων Μετεωρολογικός αναλυτής
Ενεργειακά εργαλεία Επαγγελματική μπαταρία ηλεκτρικού εργαλείου Χρηματοοικονομικές επιχειρηματικές μηχανές Διαβάτης

Ηλεκτρικό κατσαβίδι Εξοπλισμός επεξεργασίας τραπεζογραμματίων δολαρίου

Πιστόλια ΑΤΜ

Μηχανή κλαψίματος Εκτυπωτής εισιτηρίων
Οικιακά / Καταναλωτικά αγαθά Μοντέλα τρένων



Τεχνολογία ασφαλείας

 Σύστημα ανίχνευσης κίνησης

Παιχνίδι Κάμερες παρακολούθησης

Καρότσι γκολφ Σύστημα ελέγχου πρόσβασης







Οικιακοί ρομπότ Αυτοματοποιημένες πόρτες
