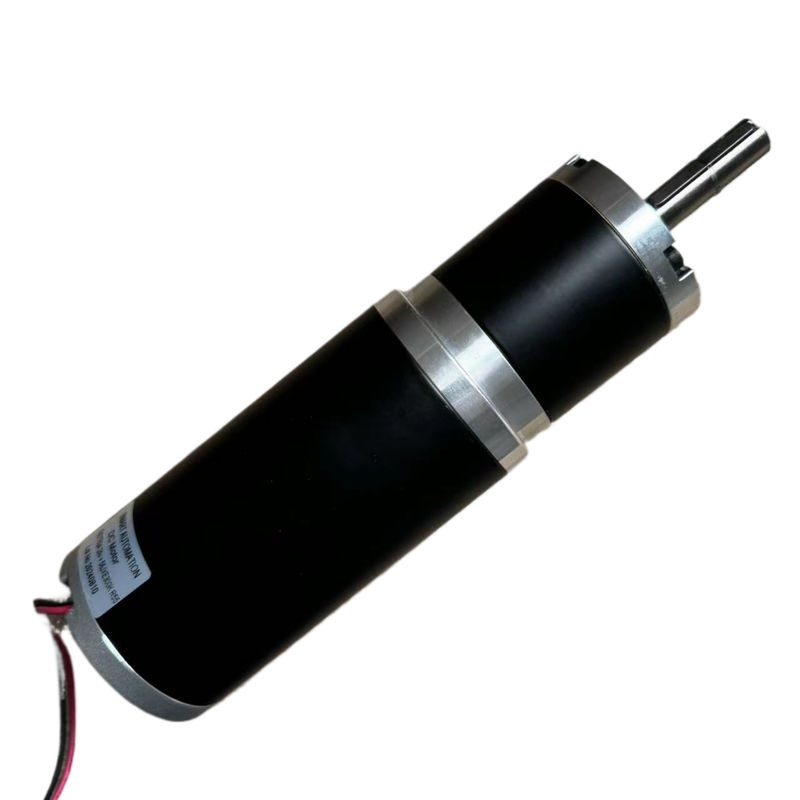

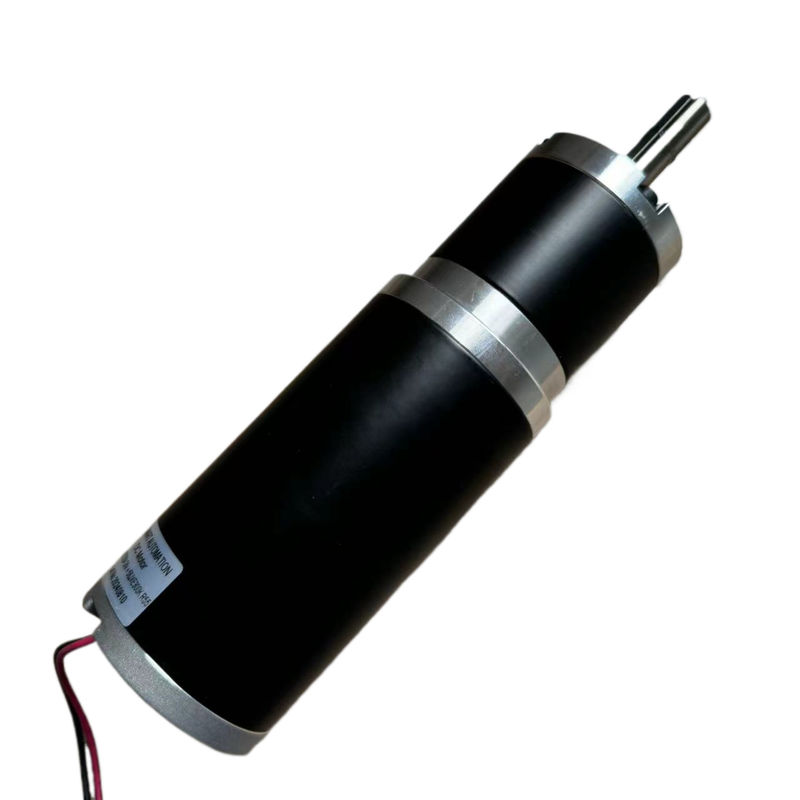

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Μεγάλη ροπή DC Πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με πλανητικό μειωτήρα έως 30Nm

Προϊόντα - Δοκιμαστής πλανητικών τροχών συνεχούς ρεύματος με βούρτσα
  • Επισημαίνω

    12vdc DC πλανητικός κινητήρας

    ,

    48vdc DC πλανητικός κινητήρας

    ,

    30Nm DC πλανητικός κινητήρας

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • Τρέχων
    Προσαρμοσμένο
  • Ταχύτητα (RPM)
    5 στροφές ανά λεπτό έως 3000 στροφές ανά λεπτό
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ, ΑΕΡΙΚΑ
  • Τύπος
    ΤΡΑΜΠΟΣ ΤΗΣ ΤΡΑΜΠΟΣ
  • Στροφή
    έως 30Nm
  • Κατασκευή
    Μόνιμος μαγνήτης
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Αποτελεσματικότητα
    ΔΕ 1
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    60jxe450k.63ZYT
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    Προς διαπραγμάτευση
  • Χρόνος παράδοσης
    Προς διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

60JXE450K.63ZYT Seires Μεγάλη ροπή DC Πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με πλανητικό μειωτήρα έως 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Λάβετε τιμή Επικοινωνήστε

Βούρτσαε εΚύκλος κινητήρα πλανητικής ταχύτητας 60JXE45Η σειρά 0K.63ZYT



ΜηχανήΓενικάΠροδιαγραφές:

Υποκείμενο: Υψηλής ποιότητας σφαιρικό υποκείμενο

Μαγνήτης: Μαγνήτης σκληρού φεριτίου, 2-πόλων

Τάξη προστασίας: IP50 (επιλογή για IP54)

Τάξη μόνωσης: τάξη F / θερμοκρασία εργασίας: -40°C~+140°C

认证:CE 和 ROHS Πιστοποιητικά: CE και ROHS



63ZYTΚεντρικός κινητήραςΤεχνική προδιαγραφή:

Σχήμα Μονάδα 63ZYT01A 63ZYT01Β 63ZYT02Α 63ZYT03A 63ZYT03Β 63ZYT04Α
Διορισμένη τάση ΔΕΔ 24v (επιλογή για 12v έως 220vdc)
Καμία ταχύτητα φόρτωσης Επ / λεπτό 3600 4700 3600 3600 4700 3600
Στροφή Ε.μ. 0.15 0.20 0.31 0.40 0.40 0.50
Καθορισμένη ταχύτητα Επ / λεπτό 3200 4000 3100 3000 4000 3000
ΑξιολογημένηΤρέχων Α 2.8 5.5 5.8 7.0 10.5 9.0
Δύναμη εξόδου W 50 84 100 125 168 157
Βάρος Κίλο 1 1 1.2 1.35 1.35 1.5
Μέγεθος κινητήρα Μμμ. 95 95 110 125 125 140



60JXE45- Εντάξει. Προδιαγραφές πλανητικής γραμμής ταχυτήτων:

ΔαχτυλίδιΜατμοσφαιρική Χάλυβα
ΣχήμαΟεξόρυξη Στρογγυλοφόρα
Μαξ. ακτινοβολίαΑοδός (10 mm απόFγ) ≤ 400N
Μαξ. Μαξ.SχάρτηΑχιλιόμετραΑοδός ≤ 120N
ΡαδιακόΠτοποθέτησηSΕβδομάδα (NΑκοή σεFγ) ≤ 0,08 mm
ΑξιακόΠτοποθέτησηSχάρτη ≤ 0,4 mm
ΑντιδράσειςNο-φόρτωση) ≤2.5°
ΜαξΣχήμαt ΠΥπεύθυνοςF- Ναι.FΟρσός ≤ 300N
ΜείωσηRΑττίο Μαξ ονομαστικό ΤΟρκαΕπιτρέπεται ΜαξΜευχάριστοΤΟρκαΕπιτρέπεται Αποτελεσματικότητα L ((mm) Βάρος ((g)
1/3.6 1/4.25 1/5.33 4 Ν.μ. 12 Ν.μ. 90% 40.3±0.5 520
1/13 1/15 1/18 1/23 1/28 18 Ν.μ. 50Ε.μ. 81% 530,8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 Ν.μ. 100Ε.μ. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Ν.μ. 110Ε.μ. 66% 800,6±0.5 1100



60JXE45- Εντάξει..63ZYT01A Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Δομική ροπή Νμ 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45- Εντάξει..63ZYT01ΒΠλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Δομική ροπή Νμ 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Εντάξει..63ZYT02Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Δομική ροπή Νμ 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45- Εντάξει..63ZYT03Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Δομική ροπή Νμ 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45- Εντάξει..63ZYT03ΒΠλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Δομική ροπή Νμ 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Εντάξει..63ZYT04Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Αποτελεσματικότητα   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Δομική ροπή Νμ 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Καθορισμένη ταχύτητα Επ / λεπτό 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





Τεχνουργήματα κινητήραΣχέδιο:



60JXE450K.63ZYT Seires Μεγάλη ροπή DC Πλανητικός κινητήρας 12vdc 24vdc 36vdc 48vdc με πλανητικό μειωτήρα έως 30Nm 0
