42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT Βουρτσισμένος κινητήρας πλανητικών τροχών DC 12v 24v, με ελικοειδείς τροχούς Low Noise έκδοση

Προϊόντα - Δοκιμαστής πλανητικών τροχών συνεχούς ρεύματος με βούρτσα
  • Επισημαίνω

    12v 24v πλανητικός κινητήρας

    ,

    Ελικοειδείς γρανάζες Πλανητικές γρανάζες

    ,

    Βουρτσισμένη μηχανή συνεχών πλανητική εργαλείων

  • Εγγύηση
    3 έτη
  • Λιμάνι
    Σαγκάη
  • Τρέχων
    Προσαρμοσμένο για διαφορετική ισχύ
  • Ταχύτητα (RPM)
    Προσαρμοσμένο για διαφορετική ισχύ
  • Συνεχή ρεύμα ((A)
    Προσαρμοσμένο
  • Χρήση
    Αυτοκίνητο, ηλεκτρικό ποδήλατο, ανεμιστήρα, οικιακή συσκευή, μηχανή, ρομπότ
  • Τύπος
    ΤΡΑΜΠΟΣ ΤΗΣ ΤΡΑΜΠΟΣ
  • Στροφή
    έως 15Nm
  • Κατασκευή
    Μόνιμος μαγνήτης
  • Μετατροπή
    Χωρίς βούρτσα
  • Προστατέψτε το χαρακτηριστικό
    Αδιάβροχο
  • Αποτελεσματικότητα
    ΔΕ 1
  • Τόπος καταγωγής
    Changzhou Κίνα
  • Μάρκα
    SMART AUTOMATION
  • Πιστοποίηση
    CE
  • Αριθμό μοντέλου
    42JXL100K.42ZYT
  • Ποσότητα παραγγελίας min
    50
  • Τιμή
    To be negotiated
  • Συσκευασία λεπτομέρειες
    προς διαπραγμάτευση
  • Χρόνος παράδοσης
    προς διαπραγμάτευση
  • Όροι πληρωμής
    Δ/Α, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    10000 τεμάχια ανά μήνα

42JXL100K.42ZYT Βουρτσισμένος κινητήρας πλανητικών τροχών DC 12v 24v, με ελικοειδείς τροχούς Low Noise έκδοση

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Λάβετε τιμή Επικοινωνήστε

Βούρτσαε εDC πλανητικός κινητήρας τροχιάς42JXL100K.42Σειρά ZYT



ΜηχανήΓενικάΠροδιαγραφές:

Υποκείμενο: Υψηλής ποιότητας σφαιρικό υποκείμενο

Μαγνήτης: Μαγνήτης σκληρού φεριτίου, 2-πόλων

Τάξη προστασίας: IP40

Τάξη μόνωσης: τάξη F / θερμοκρασία εργασίας: -40°C~+140°C

Πιστοποιητικά: CE και ROHS



42ZYTΚεντρικός κινητήραςΤεχνική προδιαγραφή:

Σχήμα Μονάδα 42ZYT01A 42ZYT02Α 42ZYT03Α 42ZYT04Α 42ZYT05Α
Διορισμένη τάση ΔΕΔ 24v (επιλογή για 12v έως 60vdc)
Καμία ταχύτητα φόρτωσης Επ / λεπτό 4200 4200 3800 4200 4200
Δομική ροπή mN.m 38 43 57 70 105
Καθορισμένη ταχύτητα Επ / λεπτό 3600 3600 3100 3600 3600
ΑξιολογημένηΤρέχων Α 0.86 0.98 1.2 1.6 2.3
Δύναμη εξόδου W 14.5 16.2 18.50 26.5 40
Βάρος G 390 460 500 540 700
Μέγεθος κινητήρα Μμμ. 70 80 85 90 115





42JXL100K Προδιαγραφές πλανητικής γραμμής ταχυτήτων:

ΔαχτυλίδιΜατμοσφαιρική ΣκόνηΧάλυβα
ΣχήμαΟεξόρυξη όλα τα ρουλεμάν
Μαξ. ακτινοβολίαΑοατ (12mm απόFγ) ≤200N
Μαξ. Μαξ.SχάρτηΑχιλιόμετραΑοδός ≤100N
ΡαδιακόΠτοποθέτησηSΕβδομάδα (NΑκοή σεFγ) ≤0.06χμ
ΑξιακόΠτοποθέτησηSχάρτη ≤0.3χμ
ΑντιδράσειςNο-φόρτωση) ≤2.5°
ΜαξΣχήμαt ΠΥπεύθυνοςF- Ναι.FΟρσός ≤150N



ΜείωσηRΑττίο Μέγιστο ονομαστικό TΟρκαΕπιτρέπεται ΜαξΜευχάριστοΤΟρκαΕπιτρέπεται Αποτελεσματικότητα L ((mm) Βάρος ((g)
Τι είναι η Αγία Γραφή; 1/1 Τι είναι η Αγία Γραφή; 1/19 1/27 40,0 N.m. 12 Ν.μ. 81% 42.1±0.5 314
4/49 1/59 1/68 1/82 1/95 1/15 80,0 N.m. 25 N.m. 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 10 Ν.μ. 30 Ν.μ. 66% 62.9±0.5 519



42JXL100K.42ZYT01A Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Αποτελεσματικότητα   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Δομική ροπή Νμ 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
Καθορισμένη ταχύτητα Επ / λεπτό 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Αποτελεσματικότητα   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Δομική ροπή Νμ 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
Καθορισμένη ταχύτητα Επ / λεπτό 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Αποτελεσματικότητα   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Δομική ροπή Νμ 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
Καθορισμένη ταχύτητα Επ / λεπτό 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Αποτελεσματικότητα   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Δομική ροπή Νμ 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Καθορισμένη ταχύτητα Επ / λεπτό 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05Α Πλανητικό εξοπλισμόΜηχανήΠροδιαγραφές:

Ποσοστό μείωσης Μονάδα 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Αποτελεσματικότητα   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Καμία ταχύτητα φόρτωσης Επ / λεπτό 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Δομική ροπή Νμ 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Καθορισμένη ταχύτητα Επ / λεπτό 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



Τεχνουργήματα κινητήραΣχέδιο:

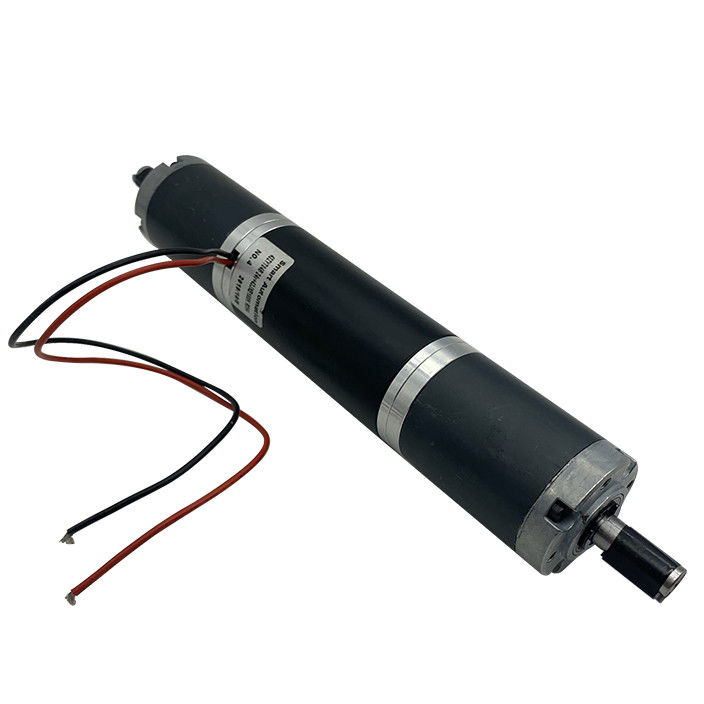

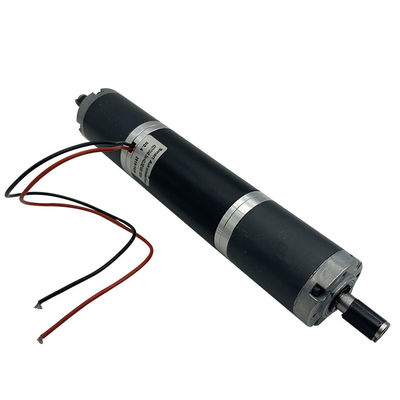

Φωτογραφία κινητήρα



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Επιλογή: Ενσωματωμένο φρένο

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Επιλογή: Ενσωματωμένος κωδικοποιητής

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Επιλογή: διπλή κιβώτια ταχυτήτων

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
